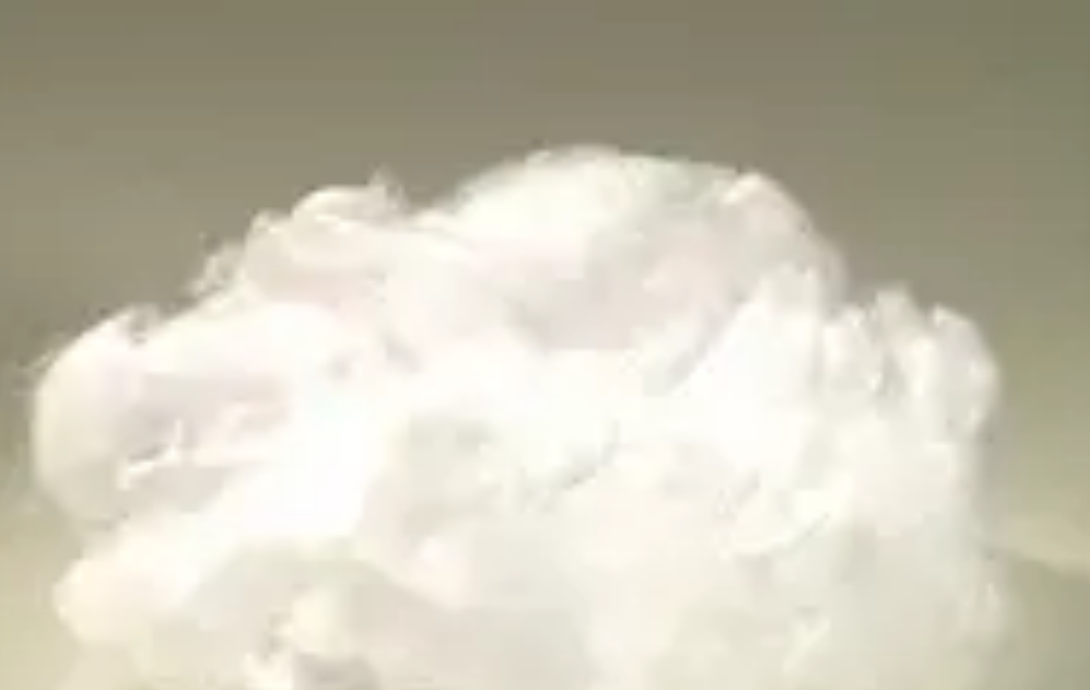

石英玻璃纤维棉的性能差异源于工艺细节的打磨，南京科沃通过多道核心工艺创新，实现产品在隔热、耐腐、稳定性等方面的突破。在熔融工艺上，采用连续式高温电弧炉，配备 PLC 智能温控系统，温度波动控制在 ±5℃以内，同时通过惰性气体（氮气）保护，避免熔融过程中石英与氧气发生副反应，确保玻璃液纯度。
拉丝与成型工艺是性能优化的关键：气流纺丝时，通过特殊设计的纺丝喷头，使纤维形成三维交织结构，孔隙率高达 90% 以上，大幅提升隔热性能 —— 导热系数≤0.03W/(m・K)，比普通玻璃棉低 30%；同时对纤维表面进行等离子体改性处理，引入亲水基团，使水接触角从 120° 降至 60° 以下，在水溶液过滤或潮湿环境中不易漂浮，且耐酸碱性显著提升，可耐受浓度≤30% 的盐酸、硫酸浸泡 24 小时，纤维强度保持率≥90%。
成型环节采用无粘结剂工艺，完全依靠纤维自身交织力固定形状，避免传统树脂粘结剂在高温下释放挥发性有机物的问题 —— 灼烧后灰分≤0.01%，在 800℃以上高温场景中仍能保持结构稳定。此外，厂家通过精细化裁切工艺，将石英玻璃纤维棉制成卷材（宽度 1-2m，长度可定制）、片材（厚度 0.5-50mm）或异形件（如圆柱状、弧形），尺寸误差≤±0.5mm，边缘整齐无飞絮，满足不同场景的安装使用需求。每批次产品均需经过导热系数测试、耐温循环测试（-200℃至 1000℃反复循环 50 次），确保性能稳定可靠。
客服
